KVANT-KPS
(ƏDV-lƏ DƏYƏRİ 29 999 RUBL)

SAAT İNDİKATORLARIYLA MƏRKƏZƏ UYĞUNLAŞDIRAN QURĞULAR DƏSTİ

Tәyinat vә tәtbiq edilmә sahәsi

Vallarının mәrkәzlәşdirilmәsi üçün KVANT-KPS qurğular dәsti maşınların vә mexanizmlәrin geniş sinifinin vallarının elastik halqalarıyla qoşulmuşların detallarının mәrkәzlәşdirilmәsi üzrәВ işlәrin görülmәsi üçün nәzәrdә tutulmuşdur.

Konstruksiya

KVANT-KPS bәrkidici qurğular vә ölçü başlarının (indikatorlar) dәstlәrindәn ibarәtdir. Avadanlıq ölçülәrin alınması, halqa üzrә mәrkәzlәşdirmә vә pәncәlәr üzrә lazımlı korreksiyaları hesablama üçün nәzәrdә tutulub.

Bәrkidici qurğular dәsti bәrkidici prizmalardan, indikatorların universal tutanlardan, ölçü ştanqlarından vә rәflәrin dәstindәn ibarәtdir. İşçi vәziyyәtdә bәrkidici qurğular dәstiВ mәrkәzlәşdirilәn vallarda yaxud detallarda (valların özlәrindә yaxud yarımhalqalarda) indikatorların ölçü başlarının quraşdırılmasını tәmin edir.

Quraşdırmanın variantları vә valların mәrkәzlәşdirilmәlәri tәfәrrüatı ilә istismar üzrә tәlimatda tәsvir edilmişdir.

ölçü başları saat tipli mexaniki ox indikatorlarını tәşkil edir. Onlar ştokun xәtt yerdәyişmәsini В ox göstәricisinin sapmalarına transformasiya edirlәr.

İş prinsipi

Mexanizmin ilkin xәtt ölçülәri vә valların qarşılıqlı yerdәyişmәlәrinin ölçülәrinin nәticәlәri onların eyni vaxtında fırlanması nәticәsindә alınır. Onlar valların mәrkәzlәşdirilmәsinin hesablanması vә valların fırlanma oxlarının mәrkәzlәşdirilmәsini tәmin edәn şaquli vә köndәlәn istiqamәtlәrdә mexanizmin dayaqlarının lazımlı yerdәyişmәlәri üçün icraçı tәrәfindәnВ tәsbit edilirlәr.

Valların qarşılıqlı yerdәyişmәlәrinin ölçülәrinin keçirilmәsi üçün yerdәyişmәlәrin ox indikatorları istifadә olunur. Bu indikatorlar çatdırmanın dәstinә daxil olan xüsusi bәrkitmәnin kömәyi ilә vallarda qurulur.

Texniki xarakteristikalar

İndikatorların sayıВ В В В В	2
ölçü tәnzimçisinin tipiВ В В В В В В В В В	Ox indikatoru
ölçülәrin işçi diapazonu	әn azı 10 mm
ölçülәrin dәqiqliyi	0,01 mm
Qoşulan valların (halqaların) maksimal diametri: - zәncirlәrin kömәyi ilә bәrkitmә vaxtı - maqnitlәrdә (seçim) bәrkitmә vaxtı	600 mm Mәhdudlaşdırılmamışdır
Mәrkәzdәn qaçma ölçüsünün bazası	320 mm

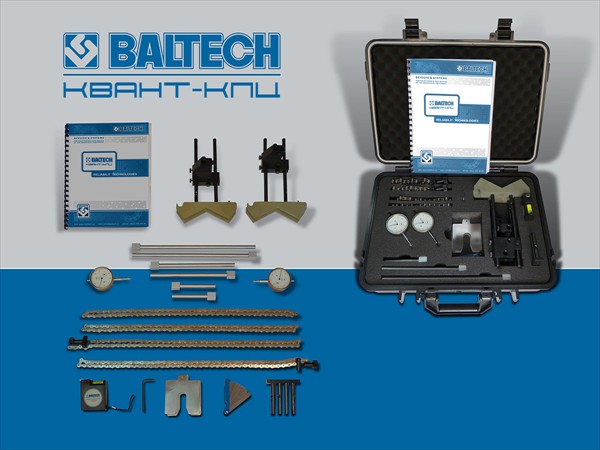

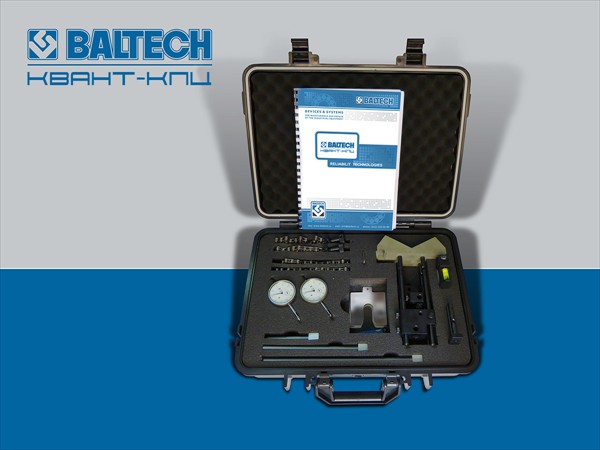

çATDIRMA DәSTİ

Ox indikatoru	2 dәnә
Maye sәviyyәylә ölçü ruletkası	1 dәnә
Valda (razılaşmaya әsasәn, bәrkitmәnin başqa üsulundan istifadәsi buraxılır) ölçü cihazları üçün bәrkitmәlәr	2 dәst
Nәqledici balaca çamadan (keys)	1 dәnә
Maqnit rәflәr, kalibrini ölçülmüş lövhәlәr, şuplar vә sair	Seçim
İstismar üzrә rәhbәrlik	1 dәnә
