KVANT-CM

MEXANİZMLƏRİN MƏRKƏZLƏŞDİRMƏSİ

p>Tәyinat vә tәtbiq edilmә sahәsi:

Cihaz bütün sәnaye sahәlәrindә (mexanizmlәrin mәrkәzlәşdirmәsi) müәssisәlәrdә tәmir vә sazlama işlәrinin keçirilmәsi vaxtı әsas vә kömәkçi mexanizm vallarının avtomatlaşdırılmış mәrkәzlәşdirmәsi üçün nәzәrdә tutulmuşdur. Cihaz val oxların bir xәtdә yerlәşmәmәsi prosesini aradan qaldırmasını sadә әmәliyyata çevirmәyә kömәk edir. Hәmçinin, o, aşağı dәyәrlә, mәrkәzlәşdirmәnin (0,01mm) yüksәk dәqiqliyini tәmin edir.

Cihaz növbәti mәsәlәlәri hәll edir:

üfüqi 9-0-3 mexanizmlәrin mәrkәzlәşdirmәsi;
"Yumşaq pәncәnin" yoxlaması vәВ aradan qaldırması;
Qoşulan mexanizmlәrin istilik genişlәnmәsinin hesabı;
Yağlı pazda valın üzә çıxmasının hesabı;
Portativ ştangın әyilmәsinin hesabı;
Aralıq vallarıyla mexanizmlәrin mәrkәzlәşdirmәsi;
şaquli mexanizmlәrin yoxlaması;
Real vaxtda mәrkәzlәşdirmәnin keyfiyyәt yoxlanması;
Mәrkәzlәşdirmәnin rahat metodunun seçimi: radial-oxlu vә ya әks indikatorlar;
Mәrkәzlәşdirmә nәticәlәrinin saxlanılması;
Kompüterә hesabatların ötürülmәsi.

Mәrkәzlәşdirmә proseduru cәmi 3 addımdan ibarәtdir:

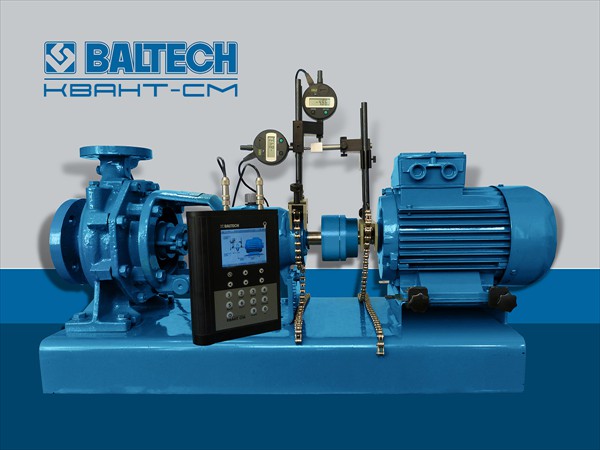

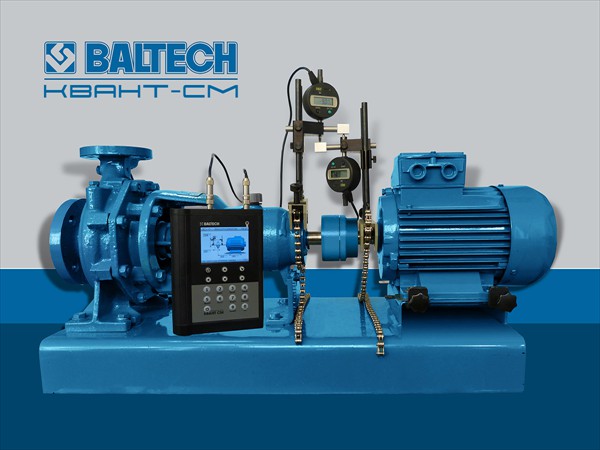

Bәrkitmә dәstlәrinin kömәyi ilә vallara vә ya halqalara ölçü hissәsini quraşdırın;.
A, B, C, R mәsafәlәri ölçün vә daxil edin ("yumşaq pәncәni" yoxlayın vә aradan qaldırın);
İstәnilәn ardıcıllıqda 9-0-3 saat vәziyyәtlәr vasitәsilә valları deşin vә hәr vәziyyәtdә ölçülmüş qiymәtlәri qeyd edin.

"Daxil etmә" düymәnin basılmasından sonra oxların bir xәtdә yerlәşmәmәsi (paralel vә bucaq),В şaquli vә üfüqi sәthdә dayaqların korreksiyası üzrә qiymәtlәri alın.

Texniki xarakteristikalar

ölçü kanallarının sayı	2
ölçü tәnzimçisinin tipiВ В В В В В В В В В	rәqәmli indikator
ölçülәrin işçi diapazonu	12 mm
ölçülәrin dәqiqliyi	0,01 mm
Qoşulan valların (halqaların) maksimal diametri: - zәncirlәrin kömәyi ilә bәrkitmә vaxtı - maqnitlәrdә (seçim) bәrkitmә vaxtı	600 mm mәhdudlaşdırılmamışdır
Mәrkәzdәn qaçma ölçüsünün bazası	380 mm
İndikator	4-sәtirli (hәr sәtrdә 16 işarә) MKİ
Kompüterә mәlumatların ötürülmәsi	RS-232
İşçi temperaturlar	-15°РЎ… +50°РЎ (seçim - 25°РЎ… +50°РЎ)
Cihaz müdafiәsinin dәrәcәsi	İP-54
Elektronun qabarit ölçülәri	200x100x45 mm
Partlayışa davamlı icra	sifarişlә

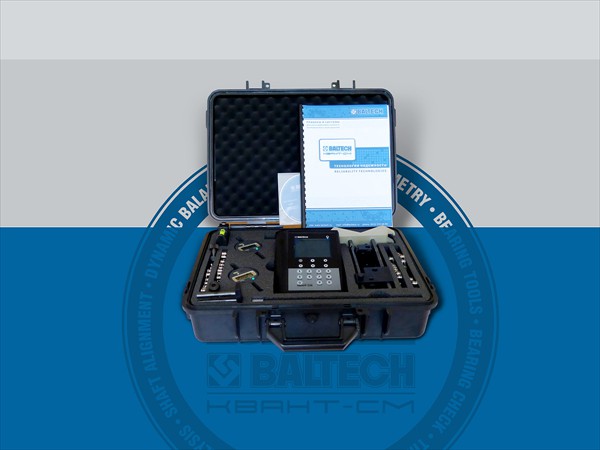

ÇATDIRMA DƏSTİ

İnteqrasiya edilmiş qida mәnbәyiylә elektron blok	1 dәnә
Rәqәmli indikator	2 dәnә
Kompüter üçün "Kvant-C" proqram tәminatı	1 dәnә
Maye sәviyyәylә ölçü ruletkası	1 dәnә
Birlәşdirici kabellәr (kabellәrin uzunluğu 2x1,5 m)	1 dәst
Valda (razılaşmaya әsasәn, bәrkitmәnin başqa üsulundan istifadәsi buraxılır) ölçü cihazları üçün bәrkitmәlәr	2 dәst
Xarici qida mәnbәyi vә akkumulyatorların yüklәmәlәri	1 dәnә
Ni-MN (AA ölçüsü) akkumulyatorları	4 dәnә
Texniki vә metodik sәnәdlәşmә vә hesabatlar blankları	1 dәnә
Nәqledici balaca çamadan (keys)	1 dәnә
Maqnit tutanlar, astarlar, şuplar vә sair	sifarişlә
