KVANT-ŞKİF-II

Şkif oxlarin bir xәtdә yerlәşmәsi

Qayış vә zәncir ötürülmәlәr şkivlәrinin oxların bir xәtdә yerlәşmәmәsi
hәmişә yüksәldilmiş qәza vәziyyәtinә, qayışların vә şkivlәrin qırılmasına, vibrasiyanın vә sәs-küyün artımına gәtirir. Nәticәdә podşipnik dayaqları sıradan çıxır. Oxların bir xәtdә yerlәşmәmәsi вЂ“ istәnilәn müәssisәnin mәhsulun hәcmin vә keyfiyyәtinin azalmasının әsas sәbәbidir.

Kvant-şkiv-II sistemi inşaat lazer sәviyyәsi kimi istifadә oluna bilәr. Amma o, әsasәn, zәncir vә qayış ötürülmәlәrinin lazer mәrkәzlәşdirmәsi (oxların bir xәtdә yerlәşmәmәsini müәyyәn ediri),В sәthlәrin vә yönәldәn bünövrәlәrin optik yoxlaması üçün nәzәrdә tutulmuşdur. Sistem mәrkәzlәşdirmә üzrә әmәliyyatın yerinә yetirilmәsini vaxtını azaltmağa vә şkiv oxların bir xәtdә yerlәşmәmәsini müәyyәn etmәyә imkan verir. Oxların bir xәtdә yerlәşmәmәsini
aradan qaldırandan sonra, sistem qayışların dartılmasını yoxlaya bilәr.

Kvant-şkiv-II sistemin әsas üstünlüklәri:

Oxların bir xәtdә yerlәşmәmәsini qaldırmasının dәqiqliyi saçanın kalibrlәmәsindәn asılı deyil;
Maksimal mәsafә - 30 metrdir;
şkivlәrin diametri vә qalınlığı mәna kәsb etmir.

"Kvant-şkiv-II" xüsusiyyәtlәri:

şkivlәrin, qayışların, zәncirlәrin istәnilәn tiplәri üçün yarayır;
İşdә sadә vә yüngüldür;
Bir mütәxәssis tәrәfindәn qulluq edilir;
Yüksәk dәqiqlik;
Bünövrә vә yönәldәnlәr müstәviliyinin optik yoxlaması üçün dәrәcәlәrә bölünmüş maqnit nişanlarından istifadә;
Oxların bir xәtdә yerlәşmәmәsini müәyyәn edәn başqa sistemlәrlә müqayisәdә yüksәk effektivlik.

İstәnilәn oxların bir xәtdә yerlәşmәmәsi asanlıqla hәll olunur:

Paralel oxların bir xәtdә yerlәşmәmәsi;
Bucaq oxların bir xәtdә yerlәşmәmәsi;
Paralel-bucaq oxların bir xәtdә yerlәşmәmәsi.

Bütün mәşhur sistemlәrdәn fәrqli olaraq, lazer bloku şkivlәrә qurulmur. Blok müstәqil sәthiВ saçır vә bununla şkivin әvvәlcә işçi tәkәrә (oxların bir xәtdә yerlәşmәmәsini müәyyәn etmәk) enmәsinin keyfiyyәtini yoxlamağa imkan verir. Sonra isә o keyfiyyәtlә vә dәqiq gәtirmә qurğunun (elektrik mühәrrikin) şkivini yoxmağa imkan yaradır.

Sәth altı nişan üzrә işçi tәkәrin sәthiylә üst-üstә düşmәyәncә, gәtirmә qurğunun şkivi tәnzim edilir. Kalibrini ölçülmüş lövhәlәrin kömәyi ilә oxların bir xәtdә yerlәşmәmәsini aradan qaldırıb, qayışların (qurğu komplektәdi) dartılmasını yoxlamaq lazımdır. Mәrkәzlәşdirmә bununla qurtarır.

Akkumulyatorlar, batareyalarda işlәyәn cihazlardan fәrqli olaraq, mütәxәssisin işini yüngüllәşdirirlәr. Kәrpic zavodunun 30 ventilyator (çay qayışları) oxların bir xәtdә yerlәşmәmәsini aradan qaldıraraq, 2 il әrzindә 330.000 rubl iqtisadi effektivlik almaq olar. Ehtiyat hissәlәrinә xәrclәr azalır, elektrik enerjisi qәnaәtlә işlәnilir vә avadanlığın durma vaxtı qısalır.

Dәst nәql etmә üçün rahat kiçik balaca çamadanda (keysdә) çatdırılır.

Texniki xarakteristikalar

şkivlәrin diametri	Mәhdudlaşdırılmamışdır
Lazerin gücüВ В	1 mB az
Lazerin sinifi	2
Dalğanın uzunluğu (qırmızı)В	650 hm az
DәqiqlikВ В В В В В В В В	+0,5 mm/m
Sәrbәst düzlәşdirmәnin diapazonu	+ 5° az
Düzlәşdirmә vaxtı	5 saniyә
Qidalanma	AA (LR6) 1,5V 3 batareya
İşçi temperatur	-10°РЎ… +55°РЎ
Saxlama temperaturu	-20°РЎ… +60°РЎ
Kütlә	В 460 qramm

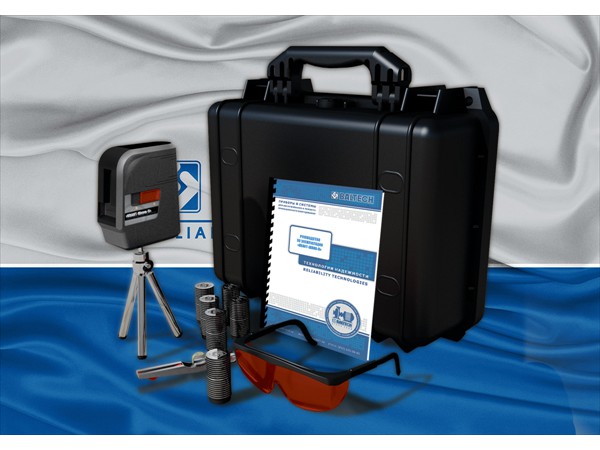

çatdırma dәsti

Mikrometrlә saçan	1 dәnә
Maqnit nişanlar	6 dәnә
Altlıq	1 dәnә
İşıq filtriylә eynәk	1 dәnә
Balaca çamadan (keys)	1 dәnә
İstismar üzrә tәlimat	1 dәnә
