KVANT-B-II

MEXANİZM VALLARIN MƏRKƏZLƏŞDİRMƏSİ

Tәyinat vә tәtbiq edilmә sahәsi:

Yeni "Kvant-B-II" sistemi - bütün sәnaye sahәlәrindә müәssisәlәrdә tәmir vә sazlama işlәrinin keçirilmәsi vaxtı әsas vә kömәkçi mexanizm vallarının dәqiq mәrkәzlәşdirmәsidir. Valların dәqiq mәrkәzlәşdirmәsi vә rotorların fırlatma vaxtı indikatorların göstәrilmәsi üçün, qurğu maye sәviyyәylә ölçü ruletkasıyla tәchiz edilmişdir. Fotokamerayla inteqrasiya edilmiş cib fәrdi kompüteri (CFK) sizin bölmәnizin başqa mәsәlәlәrinin hәlli üçün tәtbiq edilә bilәr.

Cihaz növbәti mәsәlәlәri hәll edir:

üfüqi mexanizm vallarının mәrkәzlәşdirilmәsi;
Vallarının mәrkәzlәşdirilmәsindәn әvvәl "yumşaq pәncәnin" yoxlaması vәВ aradan qaldırması;
Vallarının mәrkәzlәşdirilmәsi vaxtı istilik genişlәnmәsinin hesabı;
Yağlı pazda (sürüşmә podşipniklәrindә valların mәrkәzlәşdirilmәsi) valın üzә çıxmasının hesabı;
Portativ ştangın (val mәftollәrinin mәrkәzlәşdirilmәsi) әyilmәsinin hesabı;
Aralıq vallarıyla mexanizmlәrin mәrkәzlәşdirmәsi;
şaquli mexanizm vallarının yoxlaması;

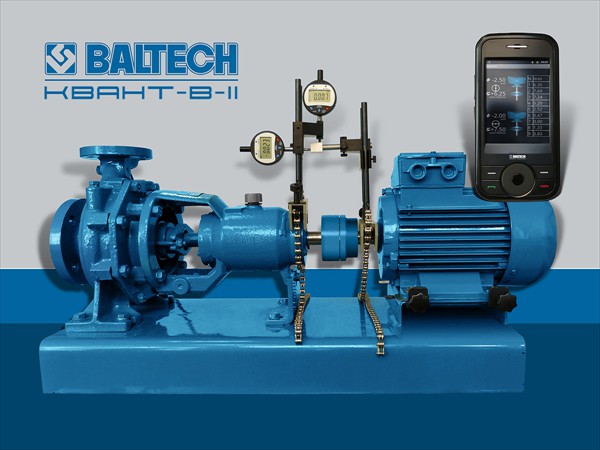

Mәrkәzlәşdirmәnin rahat metodunun seçimi: radial-oxlu vә ya әks indikatorlar;
Foto hesabat (CFK-rә inteqrasiya edilmiş rәqәmli fotoaparat).

Mәrkәzlәşdirmә proseduru cәmi 3 addımdan ibarәtdir:

Bәrkitmә dәstlәrinin kömәyi ilә vallara vә ya halqalara ölçü hissәsini quraşdırın;.
A, B, C, R mәsafәlәri ölçün vә daxil edin ("yumşaq pәncәni" yoxlayın vә aradan qaldırın);

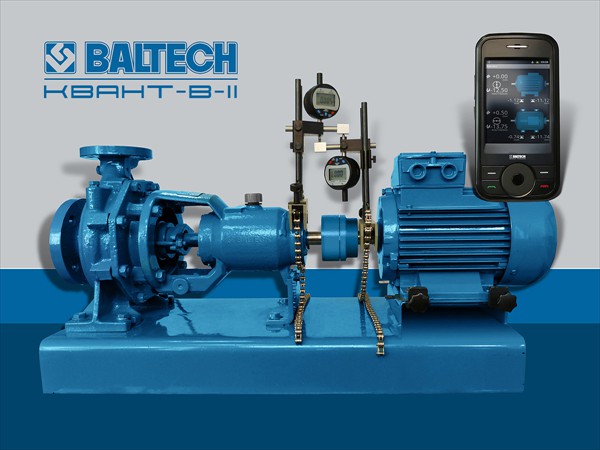

İstәnilәn ardıcıllıqda 9-0-3 saat vәziyyәtlәr vasitәsilә valları deşin vә hәr vәziyyәtdә ölçülmüş qiymәtlәri qeyd edin.

"Daxil etmә" düymәnin basılmasından sonra oxların bir xәtdә yerlәşmәmәsi (paralel vә bucaq),В şaquli vә üfüqi sәthdә dayaqların korreksiyası üzrә qiymәtlәri alın.

Mәlumatların daxil edilmәsindәn sonra, qiymәtlәri alın, mәrkәzlәşdirmәni, şaquli vә üfüqi sәthdә dayaqlar üzrә korreksiyanı yerinә yetirin.

Texniki xarakteristikalar

İndikatorların sayıВ В В В В	2
ölçü tәnzimçisinin tipiВ В В В В В В В В В	elektron indikator
ölçülәrin işçi diapazonu	әn azı 10 mm
ölçülәrin dәqiqliyi	0,01 mm
Qoşulan valların (halqaların) maksimal diametri: - zәncirlәrin kömәyi ilә bәrkitmә vaxtı - maqnitlәrdә (seçim) bәrkitmә vaxtı	600 mm mәhdudlaşdırılmamışdır
Mәrkәzdәn qaçma ölçüsünün bazası	320 mm
Cib kompüteri	cib fәrdi kompüteri (CFK)
İşçi temperaturlar	mәhdudlaşdırılmamışdır

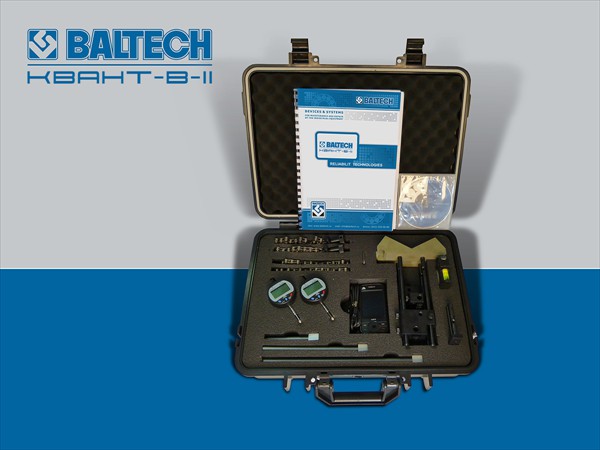

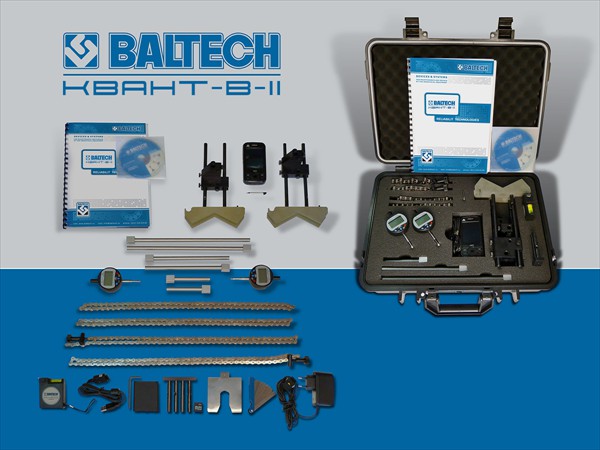

ÇATDIRMA DƏSTİ

Cib kompüteri (CFK)	1 dәnә
Elektron indikator	2 dәnә
Maye sәviyyәylә ölçü ruletkası	1 dәnә
Valda (razılaşmaya әsasәn, bәrkitmәnin başqa üsulundan istifadәsi buraxılır) ölçü cihazları üçün bәrkitmәlәr	2 dәst
Nәqledici balaca çamadan (keys)	1 dәnә
Maqnit rәflәr, kalibrini ölçülmüş lövhәlәr, şuplar vә sair	Seçim
İstismar üzrә rәhbәrlik	1 dәnә
