Fixturlaser Extruder
EKSTRUDERİN KEYFİYYƏTLİ İSTEHSALI VƏ TƏMİRİ ÜÇÜN LAZER SİSTEMİ
Fixturlaser Extruder – ekstruderlәrin istehsalı (tәmiri) vaxtı gövdәlәrin yoxlaması üçün ölçü sistemidir. Ekstruderin tәmiri ölçünün sürәtli, sadә vә dәqiq üsuluyla әn hәssas sıxmanın vә istehsalın prosesi üçün gövdәlәrin mexaniki komponentlәri tәmin olunur.
Qısaca ekstruderin tәmiri üçün sistem haqqında:
- Ekstruderin vint valının köhnәlmәsi azaldır. Bununla әlaqәdar olaraq, ekstruder tәmirlәrin arasında iş vaxtını artırır;
- Tam sәnәdlәşdirmәylә, ölçünün vә yoxlamanın yüksәk dәqiqliyi;
- Ekstruder iki oxda düzlüyün 99 nöqtәsi üzrә ölçülür;
- Ekstruder 0,01 m-ә qәdәr ölçülәrin dәqiqliyiylә qoyulur. Buna görәdә, ekstruderlә istehsal vaxtı faydalı iş әmsalı artır;
- Komplektdә printer var.
Fixturlaser Extruder-in optimallaşdırılmış proqram - ekstruderin gövdәsinin düzlüyü eyni zamanda iki oxda ölçür, istifadәçi tәrәfindәn müәyyәn edilmiş nöqtәlәrin miqdarında. Hәmçinin әhәmiyyәtlidir ki, ekstruderin vint valının fırlandırıcı mәrkәzinә nisbәtәn gövdәnin mәrkәzi xәttinin vәziyyәti ölçülür.
Ekstruderin tәmiri vaxtı ölçü prinsipi

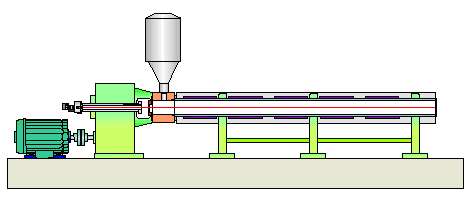

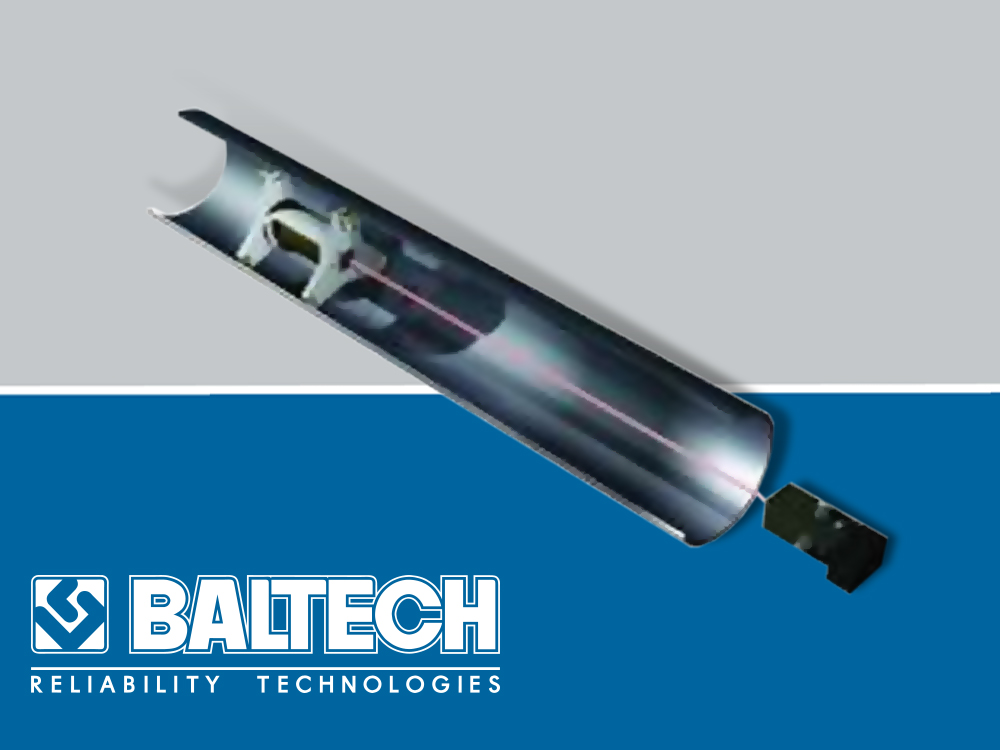

Lazer saçanı ekstruderin aparıcı valında qurulur. Lazerin şüası ekstruder valın fırladılma mәrkәziylә tәxminәn düzәlir. 6 nöqtәdә sәrt bәrkidilmiş detektor ekstruderin gövdәsindәn sürüşür. Nәticә, X vә Y qiymәtlәriylә iki qrafik kimi, tәqdim edilir. Ekstruderin tәmiri vaxtı nizama salma ölçünün hәr nöqtәsindә edilә bilәr. Dәyişәn qiymәtlәri rәhbәr tutmaq lazımdır ki, ekstruderi keyfiyyәtli köklәyәsiniz vә istehsal edәsiniz.
Ekstruderin köklәmә proseduru
Ölçülәr ekstruderin vintin fırlandırıcı mәrkәzinә nisbәtәn yerinә yetirilir. Lazer şüası vint valının orta xәttiylә tәxminәn düzәlir. ölçülәr ekstruderin bütün uzunluğuna görә gövdәnin daxilindә müәyyәn intervallarda yerinә yetirilir. Hәr ölçü reduktorun idarә edilәn valın fırladılması vaxtı, qurulmuş lazer ötürücü aparatıyla, dәqiq hesablanır (döngәnin yarısı – 180°). Nәticә iki oxda ekranda әks olunur. Cihazın ekranı göstәrir:
- ölçünü (iki oxda, hәr ölçülәn nöqtәdә);
- Hәr iki istiqamәtdә ekstruderin orta xәttindәn әn böyük sapmalarını.
Ekstruderin nizama salması hәr nöqtәdә edilә bilәr. Sistem köklәmәnin dәyişәn qiymәtlәrini nizama salma әrzindә göstәrәrәk, ekstruderin tәmir prosesini sadәlәşdirir. Ekstruderlәrin istehsalı yaxud tәmiri sizin müәssisәnizin keyfiyyәt sisteminә uyğun olaraq vә Fixturlaser Extruder sistemlәri tәrәfindәn yoxlanılmalıdır.
Texniki xarakteristikalar
| ölçülәrin dәqiqliyi | 0,01 mm |
| İşçi temperatur | 0°С... +40°С |
| çәki | 300 qr/modul |
| Qida mәnbәyi | Standart batareyalar |
| İş vaxtı | 20 saat fasilәsiz iş |
| Lazerin tipi | Diodlu lazer, 2 sinif |
| Keysin (balaca çamadanın) ölçülәri | 500x360x180 |
| Zәmanәt | 12 ay |
çatdırma dәsti
| Möhkәm alüminium keysi | 1 dәnә |
| R210-un ikioxlu detektor | 1 dәnә |
| Bәrkitmәlәr dәstiylә T110 lazer mәnbәyi | 1 dәnә |
| Kabel, 10 m. | 1 dәnә |
| ölçü ruletkası | 1 dәnә |
| Alәt | 1 dәnә |
| Printer | 1 dәnә |
| İstismar üzrә tәlimat | 1 dәnә |
