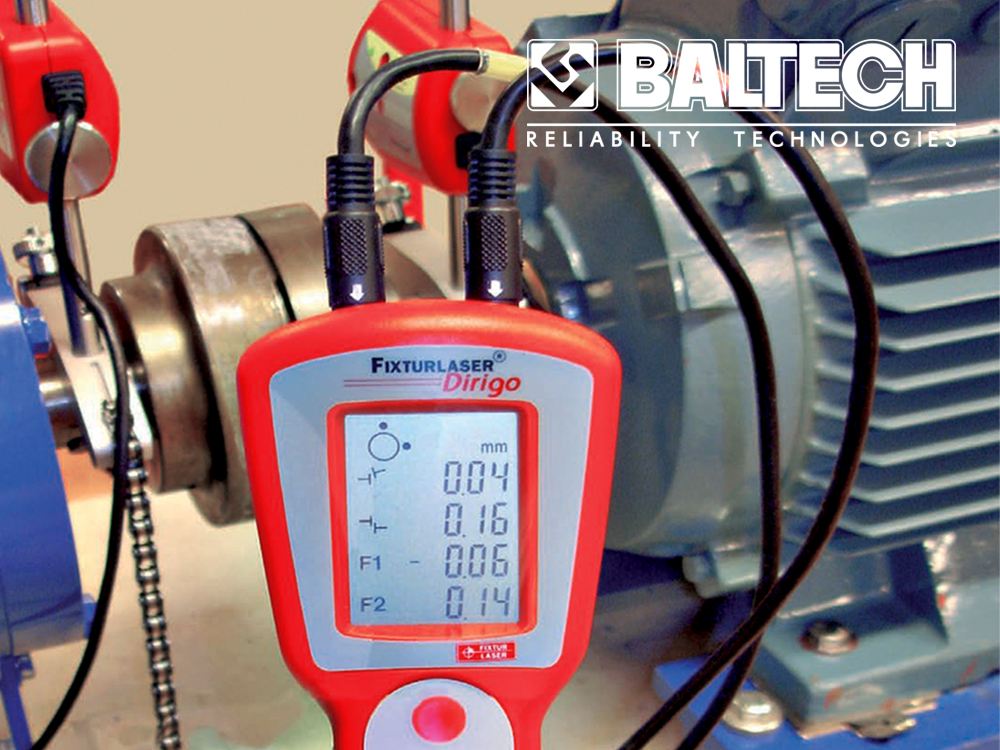

Fixturlaser Dirigo
Val oxlarin bir xәtdә yerlәşmәsinin nәzarәti
Fixturlaser Dirigo unikal lazer şüasını malikdir (mәnbәlәrdәn әnәnәvi lazer nöqtәsinin yerinә). Bu oxların bir xәtdә yerlәşmәsi nәzarәtini әhәmiyyәtli dәrәcәdә asanlaşdırır. çünki lazer şüasını detektorlarla tәyin etmәk vә "tutmaq" daha sadә olur. Fixturlaser Dirigo sistemi layihәlәşdirilmiş erqonomik vә bir әldә rahat yerlәşәn elektron bloka malikdir. Real zamanın rejimindә ölçülmüş qiymәtlәrin tәsviri bildirir ki, siz maşının mәrkәzlәşdirmәsi vә oxların bir xәtdә yerlәşmәsi nәzarәti vaxtı ani әks әlaqәni alırsınız.
Tәnzimçilәr dәrәcәlәrә bölünmüş yapışdırmalara malikdirlәr. Onların kömәyi ilә operator valВ oxların bir xәtdә yerlәşmәmәsinin tәxmini parametrlәrini әyani tәsәvvür edir. Bu isә val oxların bir xәtdә yerlәşmәsinin qiymәtlәndirmәsini asanlaşdırır.
Bu daha sürәtli maşınların vәziyyәtinә düzәliş etmәyә imkan verir vә kobud mәrkәzlәşdirmә vaxtı çox faydalıdır. Mәrkәzlәşdirmә vaxtı maşınların bütün yerdәyişmәlәri ekranda әks olunur. ölçünün nәticәlәri 0,01 millimetr icazәylә әks olunur.
Val oxların bir xәtdә yerlәşmәsi – fırlanmanın bir xәttindә iki vә daha çox val mexanizmlәrinВ vәziyyәtidir
Oxların bir xәtdә yerlәşmәsi nәzarәti – bir obyekt (mexanizm, val, deşiklәr) yerlәşmәsinin yoxlamasının dövri prosedurudur.
Texniki xarakteristikalar
| Tәnzimçilәr arasında mәsafәВ | 0,85 m (maksimum) |
| ölçülәrin dәqiqliyiВ В В В В | 0,01 mm |
| İşçi temperatur | 0…+40°C |
| Qida mәnbәyi | LR14 batareyaları |
| İş vaxtı | fasilәsiz iş, 20 saat |
| Tam kütlәВ В В В В В В | 3,7 kq |
| Lazerin tipiВ В В В | Diodlu lazer, sinif 2 |
| ölçü vә detektorun tipiВ В В В В В В В В | 8,5x0,9 mm, bir oxlu |
| Val ölçülәrinin diapazonuВ В В В В | 30…500 mm |
| Balaca çamadanın (keysin) ölçülәri | 390x340x95 mm |
| Zәmanәt | 12 ay |
çatdırma dәsti
| Möhkәm alüminiumdan olan balaca çamadan (keys) | 1 dәnә |
| Kabellәrlә vә inteqrasiya edilmiş qabarcıqlı sәviyyәlәrlә uyğunlaşdırılmış tәnzimçilәr (mәnbә/qәbuledici) | 2 dәnә |
| Proqram tәminatıyla displey bloku | 1 dәnә |
| Zәncir bәrkitmәlәri | 2 dәnә |
| Uzadıcı zәncirlәr | 2 dәnә |
| Tәlimat | 1 dәnә |
| ölçü ruletkası | 1 dәnә |
| Mәrkәzlәşdirmә üzrә dәrslik (CD Alignment Baltech) | 1 dәnә |
