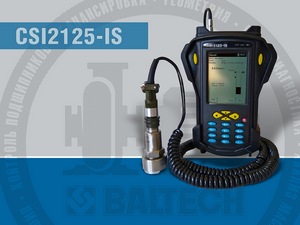

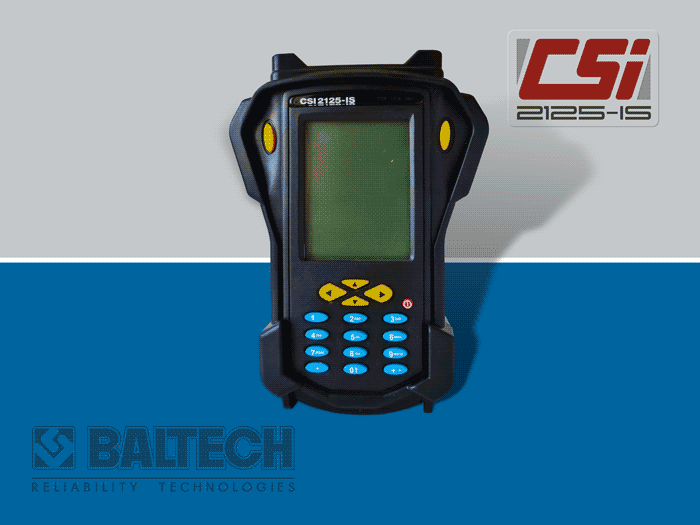

Partlayış tәhlükәsi olan avadanliğin diaqnostikasi üçün CSI 2125 vibroanalizatoru

• İlk dәfә dünyada ATEX-in partlayışa davamlı icrası, zona 0 (şaxtalar);
• Tәhlükәli zonalarda maşın avadanlığı vәziyyәtinin nәzarәti üçün IECEx şәhadәtnamәsi. Rusiya texnologiya nәzarәtin (Rostexnadzor) tәsdiqi;
• Podşipniklәrin vә dişli tәkәrlәrin qüsurlarının erkәn tәyini üçün BALTECH-dәn PeakVueВ  texnologiyası;
• Bir bazada bütün resurs mәlumatların saxlanılması üçün bütün beynәlxalq sistemlәrlә inteqrasiya;
• Daxil etmә ikiqat klavişlәrinin vә duru kristall indikatorun vә "Sensor ekran" (Touchscreen) kombinasiyası әllә (sağ vә sol ) rahat idarә etmәni tәmin edir;
• İstifadәçinin sadә interfeysi az tәlim tәlәb edir vә sürәtlә işlәmәyә imkqn verir.

CSI 2125 vibroanalizatorun tәyinatı

BALTECH şirkәti Rusiyanın vә MDB-ın müәssisәlәri üçün vibrodiaqnostika üçün portativ aparaturanın çatdırılmasında çoxdan liderdir. Bizim aparaturamızı istifadә etmәyәn müәssisәlәrin sayı ildәn ilә azalır. Daşınabilәn vibroanalizatorı profilaktik texniki xidmәt proqramında qabaqcıl yeri tuturlar.

Bәzi hallarda avadanlığın partlayıcı tәhlükәsizliyinә yüksәk tәlәblәr partlayışa davamlı texnologiyanı tәlәb edir. Bu dövrә vuran marşrutları prinsipinә görә vibrodiaqnostika tәlәblәrin tәmin olunması üçün lazımdır. Rotorlu avadanlıqların inkişaf edәn nasazlıqlarının sürәtli vә dәqiq eynilәşdirmәsi, personalın vә istehsalın tәhlükәsizliyin tәmin olunması kimi, әhәmiyyәtlidir.

Qığılcım tәhlükәsiz vibrodiaqnostikası, tәhlükәli mühitlәrdә istifadә üzrәВ  beynәlxalq sәnaye standartlarına cavab verәn, CSI 2125 maşın avadanlığı vәziyyәtinin yeni vibroanalizatorun kömәyi ilә mümkündür. İstifadәçilәr, özlәrini lazımsız tәhlükәyә mәruz qoymadan vә alışqan işlәrin keçirilmәsinә dәstә-girişlәri almadan, fırlanan avadanlıq üzrә vacib mәlumatı yığa bilәrlәr.

şaxtalarda, neftqaz, kimya, çıxarma sәnayesindә, dәnin emalında vә suyun tәmizlәnmәsindә әksәr hallarda sәrt tәlәblәr vә qığılcım tәhlükәsizliyi qüvvәdә olur. Buna görәdә, mәlumatın yığılması üçün sertifikatlaşdırılmış nәzarәt-ölçü cihazları tәlәb olunurlar. Belә aparatlar dünyada yalnız BALTECH şirkәtindә mövcuddur. Başqa şirkәtlәrdә diaqnostika üçün partlayışa davamlı cihazlar yoxdur.

Yüngül vә sadә idarә etmә

Bizimlә yüngül, sadә ivә qığılcımdan tәhlükәsiz vibrodiaqnostika mümkündür. İstifadәçilәr CSI 2125-in üz panelindә yerlәşәn sensor ekran menyusundann, stilusdan (sensor ekranla işlәmәk üçün xüsusi çubuq) vә funksional klavişlәrindәn istifadә edә bilәrlәr. İntuitiv menyu istifadәçiyә marşrut ilә vә ya marşrutdan kәnar mәlumat yığılmasının modullarını seçmәyә, mәlumatları gözdәn keçirmәyә vә ya vibroanalizatoranın qlobal quraşdırmalarını redaktә etmәyә icazә verirlәr. Daxil etmәnin sol vә sağ daxil etmә düymәlәri bütün istifadәçilәr üçün mәlumatın yığılmasının işә salınmasını yüngüllәşdirirlәr.

700 qramm çәkiyә vә erqonomik konstruksiyaya malik olaraq, CSI 2125 gündәlik mәlumatın yığılması üçün portativ hәll tәşkil edir. Möhkәm vә zәrbәyә davamlı konstruksiya әlverişsiz vә tozlu sәnaye mühitlәrindә etibarlı işi tәmin edir.

CSI 2125 marşrutunun kömәyi ilә vibrasiya spektrlәrni, müvәqqәti diaqramları vә ümumi mәlumatları yığmaq olar.

Vibroanalizator 12-ә qәdәr ensiz zolaqlı parametrә qәdәr spektrlәri ölçmәyә qadirdir. Bu spekterlәr әsasında, qabaqcadan müәyyәn edilmiş kandar sәviyyәlәrinin kәsişmәsi vaxtı, BALTECH Expert proqramında trendlәri qurmaq vә siqnalizasiyanın işlәnmәsinә tәşәbbüs etmәk olar. ümumi ifadә indiki vibrasiya sәviyyәsinin әvvәlki ilә müqayisәsini özündә saxlayır. Qırmızı, sarı vә yaşıl işıq diodları vibroanalizatorun aşkar etdiyi mәlumatın yığılmasını vә problem vәziyyәtini ifadә edirlәr.

BALTECH müәssisәdә bütün avadanlığın diaqnostikasında kömәk edәcәk

Diaqnostika üçün mәlumatın yığılmasında partlayışa davamlı cihazın istifadәsi imkan verir ki:

• Alışqan işlәrin keçirilmәsinә dәstә-girişlәrin alınması ehtiyacı aradan qaldırılsın;
• Marşruta maksimal Ex tәhlükәsizliyin müәyyәn edilmiş sәviyyәsiylә zonalarda resurslar daxil edilsin (mәsәlәn, "0" zona, "1" zona, "2" zona).

Adi qığılcımdan tәhlükәsiz zonalarda resursların nәzarәti üçün CSI 2130-un sәnaye qәrarı ilә birgә CSI 2125-dәn istifadә olunur. Belә istifadә imkan verir ki, müәssisәdә bütün fırlanan avadanlıqlara dәqiq, sadә vә tәhlükәsiz nәzarәt edilsin.

Podşipniklәrin vә reduktorların köhnәlmәsinin erkәn qığılcımdan tәhlükәsiz vibrodiaqnostikası

BALTECH şirkәtindәn PeakVue funksiyası rәqәmli texnologiyanı tәşkil edir. O gәrginlik В dalğalarını aşkar edәrәk, әn erkәn mәrhәlәdә podşipniklәrin vә reduktorların köhnәlmәsini müәyyәn etmәyә imkan verir. Demodulyasiya vә sürәtlәnmәlәri bürüyәn qurulmasının başqa texnologiyaları adәtәn belә nasazlıqları çox gec aşkar edirlәr vә maşın artıq zәdәni alır. PeakVue texnologiyası hәmçinin nasazlığın ciddiliyini göstәrir. ölçülәr tәkrar olduğundan, texniki xidmәtin optimal vaxtının tәyini üçün etibarlı trendlәri tikmәyә imkan verir.

PeakVue funksiyasından istifadә vaxtı diaqnostika vә nasazlığın ciddiliyinin tәyini üçün tәnqidi qiymәt müvәqqәti diaqramlara malikdir. Bu diaqramlar, әnәnәvi spektral analiziylә müqaisәdә, В maşın avadanlığı vәziyyәti haqqında daha çox informasiya verirlәr.

BALTECH Expert kompleks proqramıyla inteqrasiya

CSI 2130 vibroanalizatoru kimi, CSI 2125 vibrasiyasıya analizatoru yüklәmә vә marşrutların boşaltması üçün mәlumatların ötürülmәsinin eyni әlavәsindәn istifadә edәrәk, BALTECH Expert-in proqram tәminatıyla mәlumatlarla mübadilә edir. Vibrasiyanın mәlumat analizi üçün hәminki әlavәlәr istifadә olunur, buda tәdqiqat vә çox әlavәlәrdәn istifadә ehtiyacını aradan qaldırır. Bu mәlumatları BALTECH şirkәti tәrәfindәn hazırlanmış Reliability technologies (etibarlılığın Texnologiyaları) qığılcımdan tәhlükәsiz vibrodiaqnostikasının başqa kömәkçi texnologiyalarıyla birlәşdirmәk olar.

Mәsәlәn, BALTECH OA-5000-in kömәyi ilә yağ vәziyyәti vә BALTECH TR-0150 cihazlarıyla termoqrafiya haqqında alınan mәlumatlar, maşın avadanlığı vәziyyәtinin hәrtәrәfli şәkilini verәcәk. Bu maşın avadanlığı vәziyyәti haqqında ümumi tәsәvvür yaradacaq. Bu isә texniki xidmәti planlaşdırmağa vә onun prioritetlәrini (iqtisadi bәraәt qazandırmaq üçün) müәyyәn etmәyә imkan verәcәk. Tarazlaşdırma vә mәrkәzlәşdirmә mәsәlәlәrinin hәlli üçün müvafiq olaraq BALTECH VP-Balance vә BALTECH SA cihazlarını tәtbiq etmәk lazımdır.

Qığılcımdan tәhlükәsiz analiz üçün universal vә elastik interfeys

BALTECH Expert proqramının kömәyi ilә siz mәlumatlara daha effektiv baxa bilәrsiniz, çünki bu halda ekranlar arasında daimi keçirilmә tәlәb olunmur. Bütün ekrana istәnilәn qrafik açmaq, vә ya bir pәncәrәdә bir neçә qrafik çıxarmaq olar. Bir neçә monitorun dәstәyi hesabına üç monitorda ayrı qrafiklәrı çıxarmaq olar. Aşağı bu elastik vә güclü sistemin tez-tez istifadә edilәn funksiyaları sadalanmışdır:

• üç istiqamәtdә baxış: bir ekranda X, Y vә Z qrafiklәri;
• Maşın avadanlığının tam düyününә baxış: elektrik mühәrrik ölçüsünün bütün nöqtәlәri bir ekranda;
• Bütün maşına baxış;
• Bir neçә mәlumat bazasından analoji maşınlara baxış;
• әks olunan qrafiklәrin say vә tip seçimi;
• Aydan aya mәlumat dәyişikliklәrinin tәyini.

Maşın vәziyyәtinin sürәtli vә dәqiq tәyini

Rәnglәrin (mәsәlәn, yaşıl, sarı vә qırmızı) sadә qurulan seçimindәn istifadәylә, maşının parametrlәri üzrә siqnalizasiya vәziyyәtinә sürәtli baxış üçün BALTECH Expert parametrlәri vәziyyәtinin profilindәn istifadә edin. Bu funksiyanın kömәyi ilә әlavә diqqәtin tәlәb olunması müәyyәn edilir.

Kandar sәviyyәlәrin dәqiq köklәmәsi

Vibroanalizatorun kömәyi ilә vibrodiaqnostika vә tarazlaşdırma üzrә "Vibrodiaqnostikanın әsası TXT-103" tәlim kursları sizә bu dәstin bütün incәliklәrini anlamağa icazә verәcәk. Bu kurslara biz sәnaye avadanlığının etibarlılığıyla bağlı olan texniki mütәxәssislәri dәvәt edirik. Analiz zamanı vә ondan sonra bir neçә ay әrzindә mәlumatları yığmaq üçün kifayәt qәdәr vaxt var. Bu В mәlumatların әsasında siqnalizasiyanın ilkin köklәmәlәrinin dәyişikliyi lazım ola bilәr.

BALTECH şirkәti tәrәfindәn tәklif edilәn kәndarların avtomatik statistik hesablamasının modulu, vibrasiya sxemlәrindәn mәlumat әldә edәrәk, ensiz zolaqlı hәyәcan siqnallarını quraВ  bilәr. Hәmçinin bürüyәnә әsasәn vә etalon spektri üzrә, әl ilә hәyәcan siqnallarını müәyyәn etmәk vә yaratmaq olar.

Xatırladaq ki, altmışıncı illәrdә bürüyәni Boinq şirkәti hazırladı. BALTECH şirkәti bu strategiyanın prolonqatorudur. Amerika vә Avropa istehsalçıları konsultasiyalara görә BALTECH şirkәtinә müraciәt etmәyi mәslәhәt görürlәr.

Qığılcımdan tәhlükәsiz icranın şәhadәtnamәsi

CSI 2125 sәnaye avadanlığı vәziyyәtinin vibroanalizatoru, әlçatan (mümkün) vibrasiya nәzarәti portativ cihazlarının arasında, dünyada әn yüksәk qığılcımda tәhlükәsiz sәviyyәlәrindәn birinә malikdir. O "0" әn tәhlükәli zonaya aiddir, I (çıxaran sәnaye) qrupuna vә II qrupuna (neft-kimya sәnayesi) ATEX-in vә IECEx-in (Avropa müşahidә orqanının SIRA mәlumatına görә).

• ATEX vә IECEx;
• Ga Ex ia IIC T4 (Ta – 20 +50°C qәdәr);
• Ma Ex ia I (Ta 0-dan +50°C qәdәr)

Tam bitirilmiş sistemә ATEX-i bәyәnilmiş sensoru qoşulur.

Texniki xarakteristikalar

Siqnallarin mәnbәlәri	Siqnall mәnbәlәrinin tiplәri:	ICP akselerometrlәri, sürәtin ölçü çeviricilәri, yerdәyişmәlәrin tәnzimçilәri vә optik tәnzimçilәr
	Siqnalın girişi:	İCP (3,5 mA vaxtı 20 V) dәyişәn siqnal, taxometr (işә salmanın siqnal girişi – optik vә s.); qidalanma girişi – batareyanın yüklәmәsidir
Giriş parametrlәri	Giriş siqnalının diapazonu:	ICP: 0-20 Non ICP: ± 12 vә ya 0-24 V yerdәyişmә üçün
	Siqnal	orta kvadratik qiymәt/amplituda/ tam miqyas/hәqiqi amplituda
	ölçü çeviricisinin yoxlaması:	yerdәyişmәnin (ICP) gәrginlik etibarlılığı
	Diapazonun avtomatik tәyini:	var
	Dinamik diapazon:	>85 dB (siqma-delta ASP 20 dәrәcә)
	Amplitudanın dәqiqliyi:	5%
	Giriş konnektorları:	Siqnal: 4-kont. Fischer, tip 102 Qidalanma girişi/ batareyanın yüklәmәsi: 2-kont. Fischer, tip 102 İşә salma siqnalı: 3-kont. Fischer, tip 102
ölçünün nәticәlәrinin emali	ölçünün parametrlәri:	sürәtlәnmә, sürәt, yerdәyişmә, gәrginlik
	ölçünün tiplәri:	Overall (ümumi qiymәti), PeakVue (pik qiymәti), Spectrum (spektr), Time Waveform (müvәqqәti diaqram), Order Normalized (normaya salınmış nizam)
	Diapazon (marşrut vә marşrutdan kәnar):	3-40 Hs
	Tezliklәrin diapazonu:	0-40 kHs
	ölçünün birlәşdirilmiş vasitәlәri:	5%-li dәqiqlik > 10 Hs
	Podşipniklәr vәziyyәti:В В В В В В В В В В	PeakVue
	FFT hәll etmә qabiliyyәti:	100-6400 xәtt (marşrut), 100-12800 (marşrutdan kәnar)
	Ortalama:	spektr, pik qiymәtlәrininВ  saxlanması
	Hәyәcan siqnalları:	ümumi mәna vә spektr
	Qeydlәrin kodları:	qeydlәrin (seçim 6-dan 100-ә В qәdәr) 100 kodu
	ölçülәrin pәncәrәlәri:	Xanninqa vә düzbucaqlılar
Emal vә mәlumatlarin saxlanilmasi	Mikroprosessor:	MİPS
	Yaddaş	16 Mb OS fleş
	Disk (istifadәçi mәlumatları)	8 Mb sleş, MәLUMATLARIN TәSVİRİ
	Spektr, vaxt, ümumi mәna	әsas sistemin proqram tәminatından yüklәnәn 12-ә qәdәr diapazon
Qidalanma	Batareyanın hәcmi:	istifadәçi tәrәfindәn yenidәn doldurulan әvәz olunan 1800 mA-s NiMH В akkumulyatoru
		Batareyanın yüklәmәsi zamanı mәlumatlar itmir Batareyanın yüklәmәsi kollektordadır
Fiziki xarakteristikalar	Klaviatura:	germetik, kimyәvi möhkәm, elastomer silikon, toxunulmaqla duyulan, hәrf-rәqәmli
	Xüsusi klavişlәr:	yuxarı, aşağı, sağa vә sola, hәmçinin sağ vә sol әllә iş üçün daxil etmәnin iki klavişi
	Maye kristal ekran:	VGA 1/4-ün bir rәngli sensor ekranı, 240 x 320 piksell (57x 76 mm)
	ölçülәr:	186 x 93 mm әn dar hissәdә 186 x 134 mm әn geniş hissәdә
	Kütlә:	700 qr
әtraf mühitin şәraiti	ATEX:	II 1G EEx ia IIC T4 (Ta – 20-dәn В +50°C qәdәr)
	CE şәhadәtnamәsi
	Saxlamanın temperaturlarının diapazonu:	(-20) – 60°C yaxud (- 4) – 140°F
	İstismarın temperaturlarının diapazonu:	(-10) – 50°C yaxud 14 – 122°F
	Rütubәt:	nisbi kondensasiya edilmәyәn В rütubәt 0-80%
	EMC	EN61000 - 6-4 (şüa) EN61000 - 6-2 (hәssaslıq)
	Düşmәyә sınaq	ATEX texniki şәrtlәrinә görә 1 m
Mәlumatlarin ötürülmәsiВ В В В В В В В В В В	Mәlumatların ötürülmәsi:	RS-232
әsas sistemin proqram tәminati		BALTECH Expert vә "Etibarlılığın texnologiyaları" konsepsiyasına (Reliability technologies) әsasәn, başqaları В
