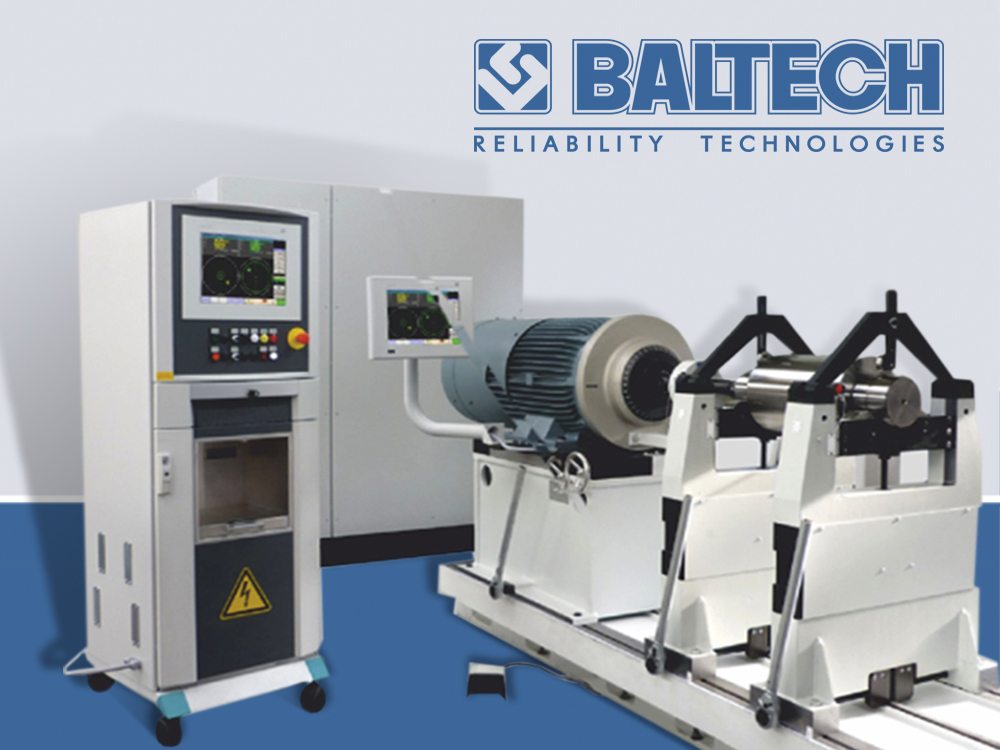

1000 kq-a qәdәr detalların dinamik tarazlaşdırması üçün üfüqi tarazlama dәzgahı
Tәyinat
- Növbәti konstruksiyalı rotorlarının tarazlaşdırması;
- Valın boyunuyla;
- Kömәkçi valla;
- Hәrәkәtli korpusla tamamilә yığılmış mexanizm.
Bu tarazlama dәzgah modellәri aşağıdaki әmәliyyatlar üçün nәzәrdә tutulmuşdurlar:
- Ventilyatorların tarazlaşdırması;
- Elektrik mühәrriklәrin lövbәrinin tarazlaşdırması;
- Nasos rotorlarının tarazlaşdırması;
- Turboaqreqatların tarazlaşdırması;
- Cilalama dairәlәrinin tarazlaşdırması;
- İşçi tәkәrlәrin tarazlaşdırması;
- Mexanizm dәstlәrinin tarazlaşdırması;
- Propellerlәrin tarazlaşdırması vә başqala.
Qeyd edәk ki, dәzgahı, әlavә montaj alәtlәrindәn istifadә etmәdәn, başqa tipli rotorlarının tarazlaşdırması üçün asan çevirmәk olar.
Dәzgahın üstünlüklәri
- Sadә, etibarlı vә idarә etmәdә intuitiv aydın;
- İnformasiyanın tәsviri vә debalansa aradan qaldırmasının yerinin hesablaması;
- Daimi kalibrlәmә (mәsәlәn, ventilyatorların tarazlaşdırması, propellerlәrin tarazlaşdırması);
- Tarazlaşdırma vaxtı yüksәk dәqiqlik;
- Yenidәn quraşdırmaq üçün xüsusi alәt tәlәb olunmur;
- Yığcam vә kiçik konstruksiya: elektrik sxemi vә ölçü bloku bir korpusda yerlәşir.
Tәsvir
- İki sәthdә debalansın ölçülmәsi üçün vә ya debalansın (statik, dinamik) ayrı ölçüsünü götürmәk üçün rezonansdan әvvәl üfüqi tarazlama dәzgahı;
- Müxtәlif öıçü tipli rotorlarının tarazlaşdırması vaxtı aparıcı dayaqlar vә gәtirmә qurğular maşının özül daxilindә hәrәkәt edә bilәrlәr;
- Qayış vә ya kardan gәtirmә qurğusu;
- Debalansın aradan qaldırması, әlavә edilmәsi vә ya yüklәrin silinmәsi. Monitorda düzәlişlәr üçün lazım olan mәlumatlar әks olunur: deşik açılma, tabaşirlәmә, mötәrizәlәr vә başqa prosedurlar (mәsәlәn, ventilyatorların tarazlaşdırması, propellerlәrin tarazlaşdırması).
Seçimlәr
- 5-29 mm-lik valların boyunları üçün diametri 30 mm olan çarxlar;
- 30-80 mm-lik valların boyunları üçün diametri 44 mm olan çarxlar;
- 19-62 mm-lik valların boyunları üçün mail diyircәkli qәfәslәr;
- çәkidә yerlәşdirilmiş detallar üçün әks yüklәmә çarxları;
- Posiquick funksiyası – bucağın korreksiyasının dәrәcәlәrә bölmәsi;
- Detalın (mәsәlәn, ventilyatorların tarazlaşdırması, propellerlәrin tarazlaşdırması) avtomatik indekslәşdirmәsi;
- Rotorun quraşdırılması üçün dönüş platforması;
- Kalibrini ölçülmüş yüklәrlә nәzarәt rotoru;
- Debalansı aradan qaldırmaq üçün qurğular;
- Printer;
- Statik vә tarazlayan alqoritmlәr üçün әlavә proqram tәminatı;
- C sinfinә aid olan qatlanan vә ya hәrәkәtli, ISO 7475 standartına müvafiq olan qoruyucu hasar.
çatdırmanın dәsti
- Dәzgah bazası (özül);
- Program tәminatı ilә ölçü sistemi (rus dilindә);
- Dayaq çarxları;
- Ox dayaq çarxları;
- Fototaxometr;
- xarici qayış gәtirmә qurğusu;
- Monitorla ölçü qurğusu;
- Sensorlu ekran;
- Gәtirmә qurğunun işә salması üçün qoşma pedal.
