MƏRKƏZDƏN QAÇMANI ARADAN QALDIRMASI ÜÇÜN TƏNZIM EDILƏN ELEMENTLƏR

"Baltex" şirkәti tәnzim edilәn elementlәrdәn istifadә etmәyi mәslәhәt görür:

• özünü mәrkәzlәşdirәn, hündürlük üzrә düzәltmәni tәmin edәn vә dәfәlәrlә istifadә edilәn elementlәr;
• Bünövrәlәrin (mәsәlәn, fırlanan sobaların yoxlaması, bişirmә sobalarının yoxlaması) müxtәlif tiplәrindә rotorlu avadanlığın bütün tiplәrinin yüngül vә dәqiq quraşdırması;
• Avadanlığın bütün hәyat dövrәsi әrzindә "yumşaq pәncәnin" meydana çıxması tәhlükәsi aradan qaldırılır;
• Birinci montaj vaxtı bünövrәyә avadanlığın qoyulmasının yaxud sonrakı mәrkәzdәn qaçmanın aradan qaldırmasının dәyәrinin azalması;
• Beynәlxalq lisenziyalar vә sertifikatlar var.

Tәnzim edilәn elementlәrin üstünlüklәri

Tәnzim edilәn elementlәr – maşın korpusları üçün sabit, möhkәm vә yararlı dayaqlardır. Onlar
rotorlu avadanlığın bütün tiplәri üçün tәtbiq edilirlәr. Tәnzim edilәn elementlәr - dәqiqliyi, sadәliyi vә montajın vә mәrkәzdәn qaçmanın aradan qaldırmasının sürәtini tәmin edәn sәrt dayaqlardır. Bu elementlәrin üstünlüyü - qocalmanın yoxluğudur. Bu başqa dayaqlardan istifadә vaxtı tipik avadanlığın mәrkәzdәn qaçmanın yaranmasını aradan ğötürür vә maşının bütün xidmәt müddәti әrzindә idarә etmәni tәmin edir, hәmçinin, "yumşaq pәncәnin" kompensasiyasını.

Tәnzim edilәn elementlәr, müştәrilәrin texniki vә dәyәr ehtiyaclarını tәmin etmәk üçün, müxtәlif öıçü tiplәriylә, konfiqurasiyalarıyla vә materialın xarakteristikalarıyla hazırlanır. Bütün tәnzim edilәn elementlәr sferik әsasla üst şaybaya vә birlәşdirici orta hissәyә malikdirlәr. Bu özünü düzәldәn konstruksiya, quraşdırılan sәthlәrin arasında yaranan bucaq "yumşaq pәncәsinin" aradan qaldırması üçün uyğunlaşdırılmışdır. Tәnzim edilәn elementlәri quraşdırma üçün çox rahatdılar, çünki onların hündürlüklәrinin tәnzimlә diapazonu sәnayedә tәtbiqi üçün әlçatandır.

"Baltex" mütәxәssislәrinin fikrincә, tәnzim edilәn elementlәr - avadanlığın mәrkәzdәn qaçmasının aradan qaldırması üçün әn әlverişli hәlldir. Bu elementlәrin üstünlüyü ondadır ki, onların kömәyiylә bur neçә dәqiqә әrzindә montaj sәthini yaratmaq olar.

Tәnzim edilәn elementlәrin tәtbiq edilmә sahәlәri

Konstruksiya vә tәnzim edilәn elementlәrin materialı, әvvәlki bölmәdә göstәrilәn kimi, tәtbiq etmә imkanlarıyla mәhdudlaşdırılmamışdır. Gündәlik iş vaxtı, montaj problemlәrinin hәlli zamanı, onların istifadәnin başqa üsulları var, mәsәlәn:

• Beton bәrkitmәnin dәsti vә dayaq balışı betona avadanlığın montajı üçün uyğunlaşdırılmışdır;
• Kәsiklә elementlәr anker boltlarıyla sәnaye avadanlığının tәmiri üçün tәtbiq edilirlәr,В  әgәr avadanlıq hәrәkәtsizdir. Bu elementlәr adi üzlәmәlәr (kalibrini ölçülmüş lövhәlәrin yerinә) kimi, mühәrriklәrin vә motorların әsaslarının bәrkidilmәsi üçün tәtbiq edilir;
• A sinifin (MIL-STD-901) avadanlığı üçün möhkәmlәndirilmiş elementlәr;
• Maşın dayağının vә bünövrәnin arasında böyük aralarda quraşdırma üçün әlavә bünövrә üzüklәri;
• Sferik şaybalar boltun vә әsasın arasında bucaq sapmasını kompensasiya edirlәr. әlaqә sahәsinin qoruyucu örtüsünü saxlayırlar;
• Bәrkidici boltların quraşdırılmasına dәyәrli vә müvәqqәti xәrclәrin qaçınması üçün stopor.



Bu dayaqlar dünyanın bir çox ölkәlәrindә laboratoriya vә sәnaye şәraitindә yoxlanmışdı. Onlar sadә, etibarlı vә iqtisadi cәhәtdәn, avadanlığın dәqiq mәrkәzlәşdirmәsinin (mәrkәzdәn qaçmanın aradan qaldırmasının) tәminatı üçün, әlverişli qәrardır. әksәr mәsәlәlәr bu elementlәrin kömәyi ilә çox sadә hәll edilir. Fırlanan vә bişirmә sobalarının yoxlaması xüsusilә effektiv yerinә yetirilir,.

Bu mәhsul haqqında daha әtraflı informasiyanın alınması üçün "Baltex" şirkәtinә yaxud bizim dilerlәrimizә müraciәt edin.

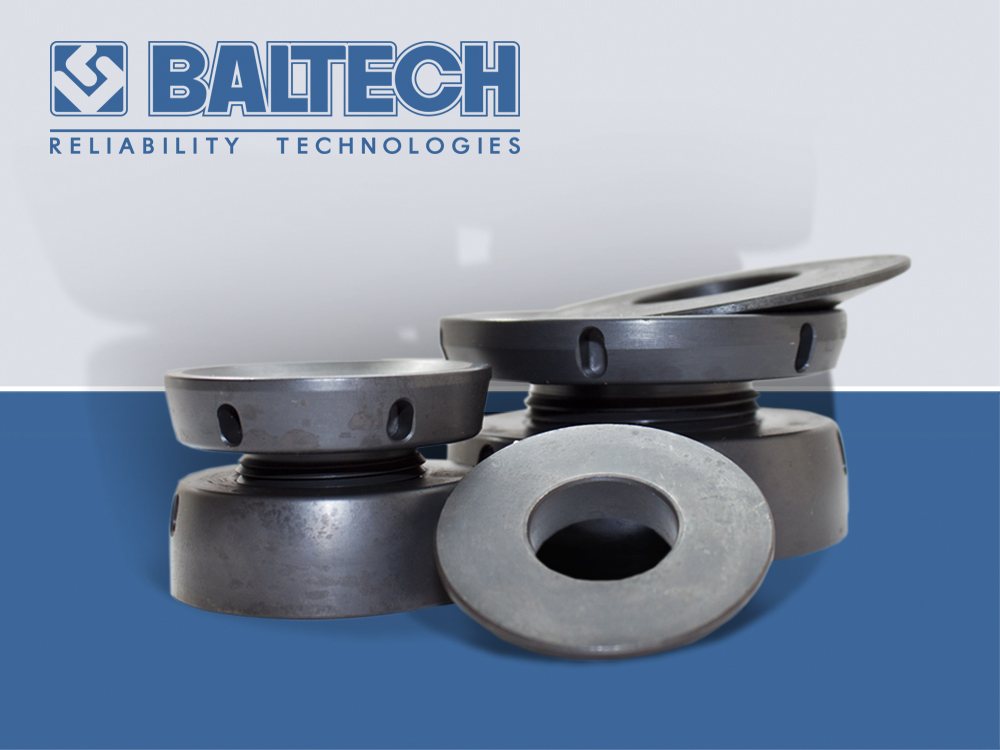

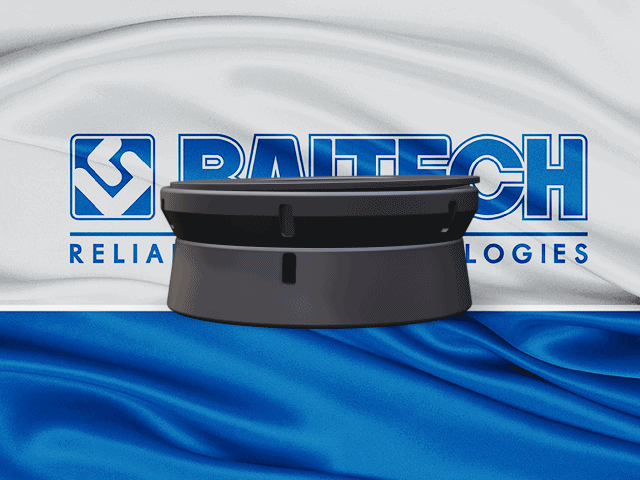

Типовые элементы BALTECH DM серии «DelicateMounting»

Типовые элементы	Артикул	Тип	Размер болта	Опциональный размер болта	Расчётная нагрузка	Мин. высота	Номинальная высота	Макс. высота	Диаметр внешний	Диаметр внутренний	Шаг резьбы	Масса	Цена, с НДС
							(Рђ)
			Рњ	Рњ	РєРќ	РјРј	РјРј	РјРј	РјРј	РјРј	РјРј	РєРі	Сѓ.Рµ.
	49-01	BALTECH DM 1	10-16	18	100	30	34	38	51	17	1,6	0,5	170
	49-02	BALTECH DM 2	16-20	22	150	35	40	45	76	20	1,6	1,0	195
	49-03	BALTECH DM 3	20-27	30	200	40	46	53	102	28	2,1	2,5	219
	49-04	BALTECH DM 4	24-30	33	300	45	53	60	114	31	2,1	3,5	249
	49-05	BALTECH DM 5	30-36	39	400	50	59	69	127	36	2,1	4,5	289
	49-06	BALTECH DM 6	36-39	42	600	55	66	74	152	41	2,1	7,0	338
	49-07	BALTECH DM 7	42-45	48	900	60	68	76	178	46	3,2	10	437
	49-08	BALTECH DM 8	48-52	56	1200	70	79	91	203	54	3,2	15	535
	49-09	BALTECH DM 9	56-64	68	1600	75	84	93	229	66	3,2	20	625
	49-10	BALTECH DM 10	64-72	76	2000	80	89	98	254	74	3,2	27	759

Низкопрофильные элементы BALTECH DM-SL

  Низкопрофильные элементы	Артикул	Тип		Минимальная высота, мм	Номинальная высота (А),мм	Максимальная  высота, мм	Диаметр внутренний (В)	Диаметр внешний (С)	Масса, кг	Расчетная нагрузка,Н	Размер болта (М)	Цена, с НДС, у.е.
	49-11		BALTECH DM-SL1	20	25	30	31	102	1,1	300	16-24	446
	49-12		BALTECH DM-SL2	25	30	35	41	127	2	600	24-33	575
	49-13		BALTECH DM-SL3	30	35	40	54	178	4,9	1200	33-45	871
